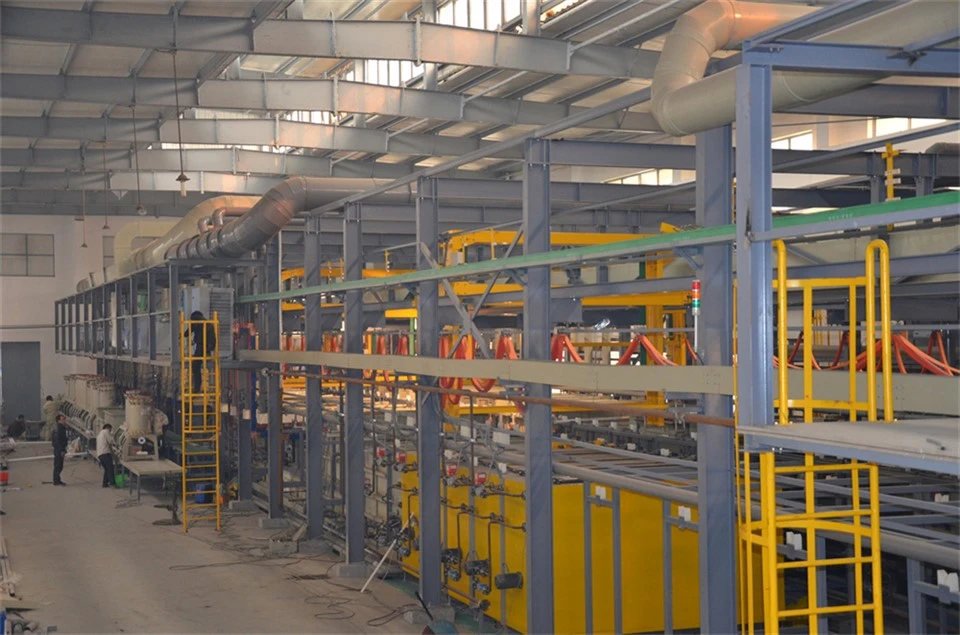

Оборудване за-предварителна обработка за пластмасово покритие
Оборудване за пред{0}}обработка на пластмасово покритие (JYC-PP-пред-серия)
Създаден, за да направи пластмасите годни за обработка
ABS, PC/ABS и PP пластмасите са не-проводими. Те не могат да бъдат нанесени директно. Нашето-оборудване за предварителна обработка за пластмасово покритие решава този проблем. Основният процес включва: обезмасляване, кондициониране, ецване, неутрализация, предварително-потапяне, активиране, ускоряване и безелектролитно никелиране или безелектродно медно покритие. След обработка пластмасовата повърхност образува проводим слой. Силата на адхезия достига 1,5 N/cm или повече. Това е тествано съгласно ASTM B533. Някои продукти постигат над 2,0 N/cm. Това е подходящо за автомобилни решетки, дръжки за баня и корпуси за телефони.
Материали и конструкция за сурова химия
Резервоарите използват SUS316L или PP-облицовано топло-PVC. Ключовият резервоар за ецване съдържа хромна киселина плюс сярна киселина при 65 до 70 градуса. Системите с принудителна циркулация и обратен хладник на кондензатора предотвратяват изтичането на хромирана мъгла. Всички резервоари имат автоматичен контрол на температурата с точност ±1 градус и циркулационна филтрация. Стелажите използват пружинни контакти от неръждаема стомана. Те гарантират, че пластмасовите части са фиксирани и провеждат добре електричество. Имаме доказани случаи в производството на автомобилни интериорни части.
Три основни предимства
Първо, ецването е равномерно.
Използва се спрей плюс ултразвукова синергия. Образува равномерни микро-пори от 0,5 до 2 микрона върху пластмасовата повърхност. Този ефект на закотвяне прави покритието здраво захванато. Якостта на отлепване надвишава 2,0 N/cm.
Второ, активирането на благороден метал е ефективно.
Използва се колоидно активиране на паладий с 30 до 60 ppm паладий. Времето за активиране е само 2 до 4 минути. Консумацията на паладий е едва 0,01 g/m². Със стъпката на ускоряване безелектрическото отлагане на никел е бързо при 2 до 4 микрона за 10 минути.
Трето, налично е гравиране-без хром.
Предлагаме процес на ецване-без хром-калиев перманганат. Това замества традиционната хромна киселина. Намалява емисиите на шествалентен хром. Отговаря на изискванията на RoHS и REACH.
Какво често питат купувачите
Купувачите ни питат: "Клиентите на пластмасови покрития се страхуват най-много от отлепване на покритието. Как гарантирате адхезията?" Това оборудване поддържа хоризонтални линейни или вертикални асансьорни конструкции. Капацитетът е проектиран за време на цикъл от 3 до 8 минути на стелаж. Всички системи за дозиране са автоматизирани. pH и ORP се следят онлайн. Ние предлагаме цялостна интеграция на линията от предварителна-обработка до безелектролитно покритие до мед-никел-хромиране.
Технически спецификации
|
Параметър |
Спецификация |
|
Сила на адхезия |
По-голямо или равно на 1,5 N/cm (до 2,0 N/cm+) |
|
Размер на микро{0}}порите за гравиране |
0.5 – 2 µm |
|
Концентрация на паладий |
30 – 60 ppm |
|
Време за активиране |
2 – 4 мин |
|
Консумация на паладий |
По-малко или равно на 0,01 g/m² |
|
Скорост на безелектрическо отлагане на никел |
2 – 4 µm/10 мин |
|
Време на цикъла |
3 – 8 мин./стойка |
|
Прецизен контрол на температурата |
±1 градус |
|
Приложими стандарти |
ASTM B533, RoHS, REACH |
Популярни тагове: оборудване за предварителна-обработка на пластмасови обшивки, Китай-оборудване за предварителна обработка на пластмасови обшивки производители, доставчици, фабрика, Оборудване за покритие на Airpods POP Cu Pd Au Rh Ru, оборудване за пластмасово покритие, Оборудване за предварителна обработка на пластмасово покритие
Един чифт
НеМоже да харесаш също
Изпрати запитване
