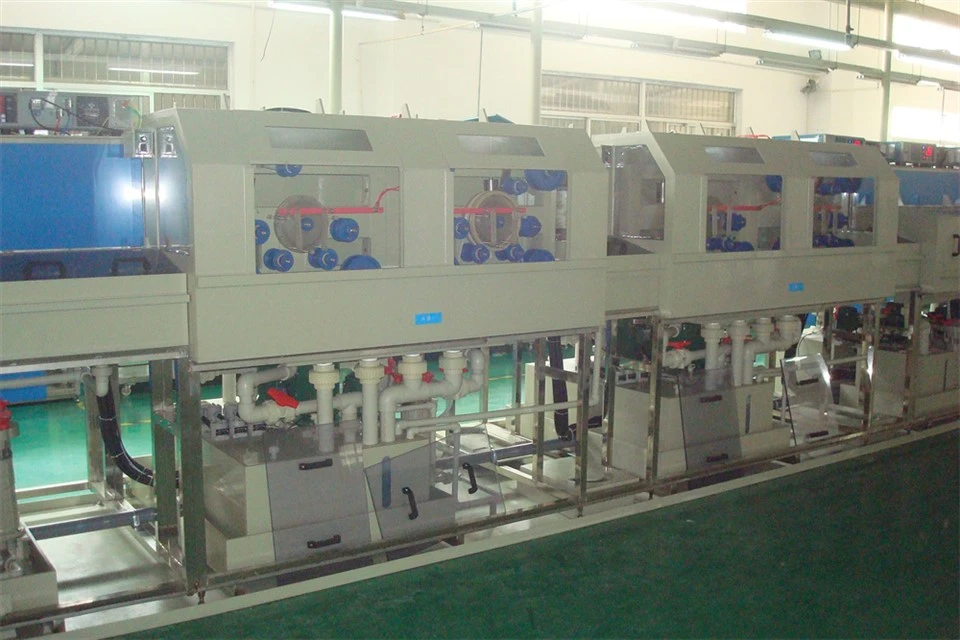

Оборудване за точково покритие
Оборудване за вторично медно покритие (серия JYC-SC-)
Създаден за покритие с фини{0}}линии
След прехвърляне на модела на печатни платки, медта трябва да бъде селективно отложена в зони, отворени със сух или мокър филм, за да се натрупат следите на веригата. Нашето оборудване за вторично медно покритие прави това. Обикновено изгражда първична мед от 5 до 8 микрона до 20 до 35 микрона (за проходни-дупки) или 12 до 18 микрона (за следи от външен слой). Той също така предпазва медните вътрешни отвори от гравиране. Поддържа процеси с фини{11}}линии с ширина на линиите и разстояние до 25 микрона. Отговаря на IPC-6018 за високочестотни микровълнови платки и IPC-9252 за тестване на дебелината на медта. Оборудването, което предоставихме на Института за микроелектроника в Пекин, беше с 10 години пред местните връстници. Нашата техническа зрялост е водеща.
Материали и конструкция за прецизност
Цялата линия използва структура за вертикално непрекъснато покритие (VCP). Използват се независими аноди с индивидуално контролиран ток за всяка секция. Токоизправителят е високо-честотен импулсен тип с коефициент на пулсации под 2%. Основните характеристики включват автоматични водо-блокиращи ролки и абсорбиращи гъбени ролки. Те предотвратяват кръстосано-замърсяване на разтвора. Циркулацията на разтвора използва високо-прецизна 5-микронна филтрация. Това се комбинира с въздушно разбъркване и движение на катода.
Три основни предимства
Първо, еднородността на следите е отлична.
Използват се системи за идентификация на летяща лента и не-линейни модели на разпределение на плътността на тока. Системата автоматично компенсира текущите разлики между ръбовете и центровете на дъската. Разликите в дебелината на медта по цялата платка се контролират в рамките на 10%.
Второ, възможността за високо съотношение на страните е силна.
Използва се силен спрей и ултразвукова бъркалка. За проходни -дупки със съотношения над 15:1 стойността на TP все още надвишава 70%. Това предотвратява напукване на стената на дупката.
Трето, управлението на процесите е усъвършенствано.
Онлайн CVS системите за анализ наблюдават три или повече концентрации на органични добавки в реално време. Те динамично регулират скоростите на дозиране. Ваната остава в оптимално работно състояние.
Какво често питат купувачите
Купувачите ни питат: „Клиентите на HDI платки и PCB от висок-клас имат много високи изисквания за еднородност на трасирането. Можете ли да ги изпълните?“ да Поддържаните размери на печатни платки варират от 50 × 50 mm до 650 × 650 mm. Дебелината на плоскостта варира от 0,1 до 7,0 мм. Диапазонът на плътност на тока е от 1 до 4 A/dm². Товароносимостта на един стелаж е от 30 до 60 дъски на час. Секцията за измиване използва много-етапно изплакване с противоток. Това се комбинира с дейонизирана вода и онлайн мониторинг на проводимостта. Икономията на вода надхвърля 60%. Ние предлагаме цялостни EPC решения от първична мед до вторична мед до ецване. Оборудването е проверено от водещи компании като Shennan Circuits и Foxconn.
Технически спецификации
|
Параметър |
Спецификация |
|
Дебелина на-отвора на медта |
20 – 35 µm |
|
Дебелина на медна следа на външния слой |
12 – 18 µm |
|
Минимална ширина на реда/разстояние |
По-голяма или равна на 25 µm |
|
Вариация на дебелината на медта |
По-малко или равно на 10% (цял борд) |
|
Максимално съотношение на страните |
По-голямо или равно на 15:1 (TP стойност > 70%) |
|
Размер на печатната платка |
50×50 – 650×650 мм |
|
Диапазон на дебелината на дъската |
0,1 – 7,0 мм |
|
Диапазон на плътност на тока |
1 – 4 A/dm² |
|
Коефициент на пулсации на изправителя |
< 2% |
|
Спестяване на вода |
> 60% |
|
Приложими стандарти |
IPC-6018, IPC-9252 |
